搪玻璃反应釜瓷釉的质量标准涵盖物理性能、化学稳定性及工艺完整性等核心指标，具体如下：

一、基础物理性能标准

1.瓷层厚度‌

主体设备‌：标准厚度 ‌0.8-2.0mm‌（公称容积≥10000L时上限可至2.2mm，≥20000L时可至2.4mm）；

附件与搅拌器密封段‌：允许 ‌0.6-1.8mm‌，需平滑过渡避免厚度突变。

2.外观与表面质量‌

光洁度‌：表面应致密无缝、无釉瘤、鼓泡、杂质及明显色差，目视光洁如镜；

无缺陷‌：搪玻璃反应釜焊缝处需平整无凸起，整体无凹坑或线状发纹（尤其在法兰、人孔等应力集中部位）。

二、耐环境性能标准

1.耐腐蚀性‌

耐酸性‌：耐受20%盐酸煮沸48小时，腐蚀速率≤1.0g/m²·d（优等品≤0.9g/m²·d）；

耐碱性‌：1N氢氧化钠溶液（80℃/48h）腐蚀速率≤7.0g/m²·d（优等品≤6.76g/m²·d）；

限制条件‌：不适用于强碱、氢氟酸或180℃以上＞30%磷酸环境。

2.热稳定性‌

操作温度‌：适用 ‌-20℃~200℃‌，冷热急变温差≥200℃（冷冲击110℃，热冲击120℃）；

热震测试‌：-20℃至200℃循环5次无爆瓷。

3.机械强度‌

耐冲击性‌：钢球冲击功（直径30mm/112g）≥260×10⁻³J（优等品≥282×10⁻³J）；

绝缘性‌：20kV高频电火花检测无击穿（瓷层≤2.0mm时用12kV）。

三、工艺与检测标准

1.密着性能‌

底釉需添加氧化钴、氧化镍等密着剂（2%-3%），确保釉层与钢板结合强度；

烧成后无针孔、气泡，经电火花全覆盖检测合格。

2.缺陷防控‌

烧成工艺‌：底釉880-930℃/面釉820-900℃分段烧制，静置≥15天释放应力防爆瓷；

变形控制‌：反复烧成次数≤5-7次，避免搪玻璃反应釜法兰变形。

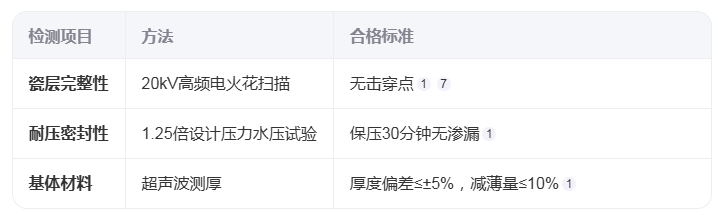

四、配套检验标准

注：符合国家标准 ‌GB/T 25025-2019‌（搪玻璃设备技术条件）、‌GB/T 25026-2010‌（闭式容器）及 ‌GB 150‌（压力容器）要求，实际应用中需结合设备容积、压力工况动态调整工艺参数。
